電力線路為何會產生“電壓降”?
- 作者:admin
- 發布日期:2020-06-06 16:55
當線路比較短的時候電阻很小,電壓降也很小,幾乎可以忽略不計。但是當線路較長的時候,電線電阻比較大,這個時候就得考慮電壓降了。為什么會產生電壓降呢?其實這個很好理解。
舉個例子

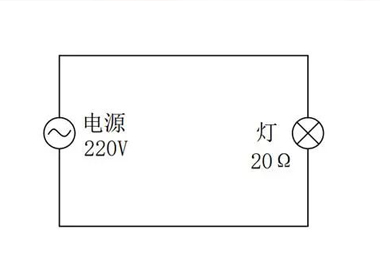

如下圖所示:在一個220V的電源上接了一個白熾燈。電線較短的時候電阻很小,幾乎可以忽略不計。此時,燈兩端的電壓等于電源電壓220V。根據歐姆定律,線路電流等于電源電壓除以燈的電阻,即I=U/R=220V÷20=11A。

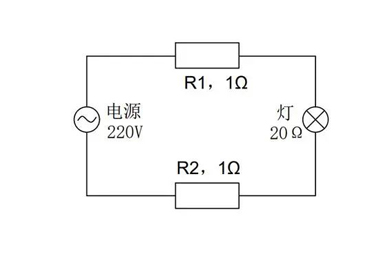

現在換一種場景,假設這個電源和燈的距離很遠,那么導線的電阻就不能忽略不計了。因?yàn)閷?dǎo)體電阻和長度成正比,電線越長電阻越大。假設電源兩條電線的電阻為R1和R2,那么整個電路就可以看成如下所示:
此時,由于燈和導線(電阻)是串聯關系,電源外部總電阻為:R=R1+R2+R燈=22Ω。根據歐姆定律,我們得出線路電流大小為 I=220V÷22Ω=10A,燈兩端的電壓為 10A×20Ω=200V。
電源電壓為220V,但是燈實際電壓只有200V,中間損失了20V,這20V就是我們說的電壓降。
那么電壓降是怎么計算的呢?同樣,根據歐姆定律可以得出,▲U=I×(R1+R2)=10A×2Ω=20V。
從上述計算可以看出,電壓降的大小和線路電流以及線路電阻有關。線路電流越大、電阻越大,電壓降越大。所以當電源和負載距離較遠,線路電壓降比較多時,我們可以通過降低電線電阻來降低壓降。(比如增加電線截面積)
注意:為了簡單說明原理,以上我是以純阻性負載來舉例。實際上線路壓降計算比這要復雜的多,因?yàn)殡娋€不止有電阻,還有電感效應對電流的阻礙作用,我們把它稱之為“感抗”。具體電壓降怎么計算,那就是另外一個話題了。
本題答案
看到這里,相信大家心里應該有答案了。電力線路產生壓降的根本原因就是因?yàn)殡娋€存在電阻,當線路中有電流時就會產生壓降。也可以理解成電線電阻和負載是串聯關系,由于串聯分壓,電線電阻分走了一部分電壓,所以負載得到的電壓就低了!
